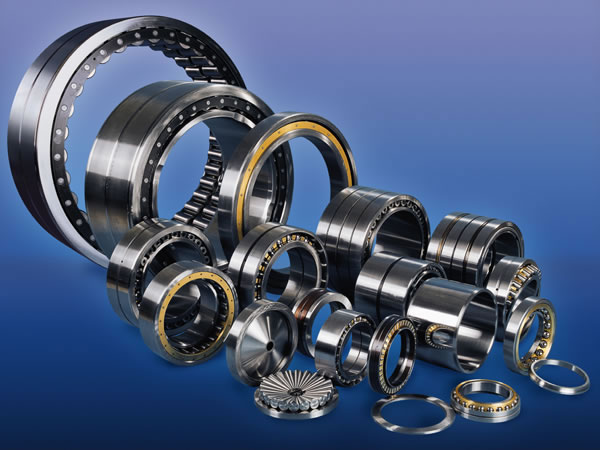

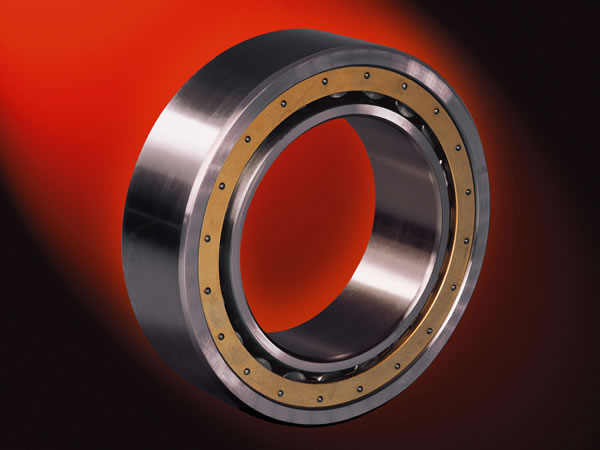

Цилиндрический роликовый подшипник

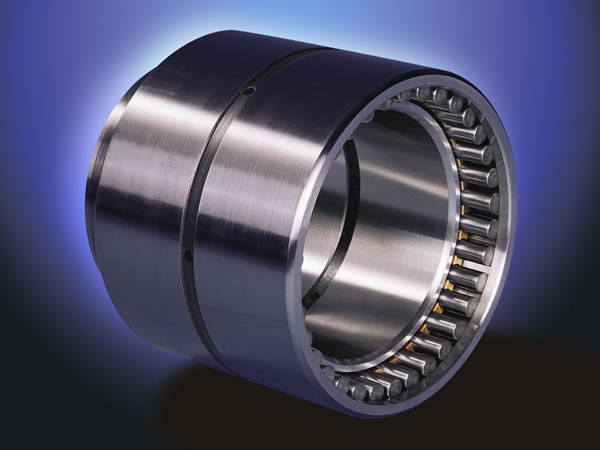

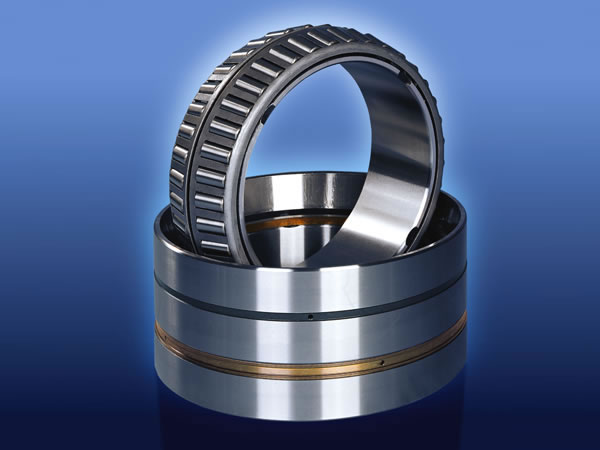

Цилиндрический подшипник качения можно разделить на двухрядные и многорядный роликоподшибник. Все подшипники удобно установливать и демонтировать. По виду контактного типа они делятся на с внутренним и внешним кольцом и с наличием ролика изменения линейного контакта, для снижения коэффициента трения на предельно высоких скоростях. Имея такие преимущества как компактность, высокую жесткость, большую несущую способность и бесперебойность работы, цилиндрические подшипники качения от компании Rundong подходят для всех типов буровых насосов, лебедок, редукторов, насосных агрегатов и другого нефтяного бурового оборудования.
F-1600 подшипник бурового насоса
Подшипник бурового насоса включает в себя цилиндрический подшипник качения и сферические подшипники.
| Цилиндрический подшипник качения 1. Подключение подшипника штоковой плоскостью цилиндра 1) Текущее обозначение: NU046477Q4/C9YA4 Оригинальное назначение: 929/660.4QU 2) Монтажные размеры D2/725 D2/798 3) Габаритные размеры (мм) D/660.4 D/863.6 B/107.95 Rsmin / 4 4) Оценка нагрузки (кН) Динамика/2820 Статика/6380 5) Ограничение скорости (об/мин) Смазка 300 Масло 410 6) Масса: 178/кг |
2. Подшибник пошневой головки шатуна 1) Текущее обозначение: NNAL6/206.375Q4/W333XYA2 Оригинальное обозначение: 254941QU 2) Монтажные размеры D1/D2/258 3) Габаритные размеры (мм) D/206.375 D/285.75 B/222.25 Rsmin / 3 4) Оценка нагрузки (кН) Динамика/1320 Статика/4230 5) Ограничение скорости (об/мин) Смазка 310 Масло 390 6) Масса: 44.9/Кг |
|
| 3. Подшипник трансмиссионного вала 1) Текущее обозначение: NU3044X3M/C9-1 Оригинальное обозначение: 32844HUI 2) Монтажные размеры D2/312.5 3) Габаритные размеры (мм) D/220 D/350 B/98.4 Rsmin / 4 4) Оценка нагрузки (кН) Динамика/1100 Статика/1830 5) Ограничение скорости (об/мин) Смазка 1300 Масло 1600 6) Масса: 38.4/Кг |

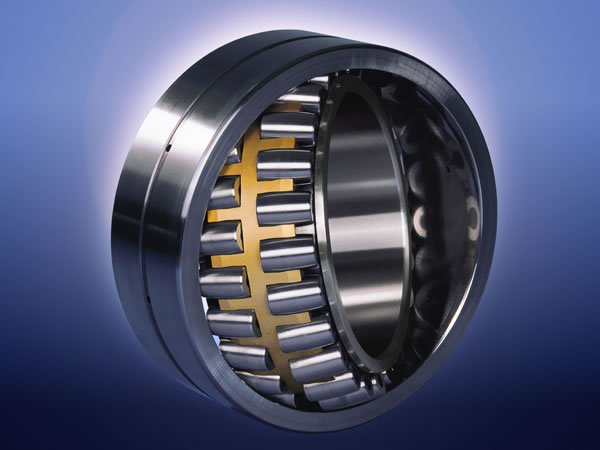

Сферический роликовый подшипник 1. Подшипник оси 1) Текущее обозначение: 23160/C9W33 Оригинальное обозначение: 3003760UY 2) Расчетные коэффициенты E/0.33 y1/2.1 y2/3.1 y0/2.0 3) Габаритные размеры (мм) D/300 D/500 B/160 Rsmin / 5 4) Оценка нагрузки (кН) Динамика/2720 Статика/4940 5) Ограничение скорости (об/мин) Смазка 670 Масло 850 6) Масса: 127/Кг Dd/360 D/540 B/180 Rsmin / 5 1) Номинальная нагрузка (кН) Динамика/3000 Статика/6280 2) Ограничение скорости (об/мин) Смазка 500 Масло 630 3) Масса: 146/Кг |
|
Параметры подшипника
| Номинальный внешний диаметр | Обозначение | Габаритные размеры | Номинальная нагрузка вращения об/мин | Ограничение скорости | Масса | ||||||
| мм D | Ток | Оригинал | mm D B rlsmin Fw | Динамическая | Статическая | Смазка | Масло | кг | |||
| 100 | NU1020M | 3212OH | 150 | 24 | 1.1 | 113 | 87.4 | 116 | 3800 | 4800 | 1.49 |
| 100 | NU220M | 3222OH | 180 | 34 | 2.1 | 120 | 196 | 239 | 3200 | 3800 | 4.12 |
| 100 | N2320ETN1 | 2620AE | 215 | 73 | 3 | 579 | 732 | 2200 | 2800 | 11.7 | |
| 100 | NJ2320M | 4262OH | 215 | 73 | 3 | 129.5 | 464 | 596 | 2200 | 2800 | 14 |
| 100 | NU2320M | 3262OH | 215 | 73 | 3 | 129.5 | 464 | 596 | 2200 | 2800 | 13.7 |
| 100 | NU2320EM/YA | 3262OEK | 215 | 73 | 3 | 129.5 | 572 | 750 | 2200 | 2800 | 13.8 |
| 110 | NJ222EM | 42222EH | 200 | 38 | 2.1 | 132.5 | 292 | 365 | 2800 | 3400 | 5.61 |
| 110 | N322EM | 2322EH | 240 | 50 | 3 | 462 | 541 | 2000 | 2800 | 11.3 | |
| 110 | NJ322EM /C9SOYA5 |
42322EHTU | 240 | 50 | 3 | 143 | 437 | 503 | 2000 | 2800 | 12.2 |
| 110 | NJ322M | 42322H | 240 | 50 | 3 | 143 | 412 | 483 | 2000 | 2800 | 12.2 |
| 110 | NU322EF1 | 32322W1E | 240 | 50 | 3 | 143 | 462 | 541 | 2000 | 2800 | 11 |
| 110 | NU322M | 32322H | 240 | 50 | 3 | 143 | 412 | 483 | 2000 | 2800 | 12.1 |
| 110 | NJ2322EM | 42622H | 240 | 80 | 3 | 143 | 647 | 833 | 1900 | 2500 | 19.5 |
| 110 | NU2322E F1/C9YA5 |
32622W1EU | 240 | 80 | 3 | 143 | 684 | 896 | 1900 | 2500 | 17.5 |
| 110 | NU2322EM/C9 | 32622HU | 240 | 80 | 3 | 143 | 647 | 833 | 1900 | 2500 | 19 |
| 110 | NU2322EM/YA | 32622EK | 240 | 80 | 3 | 143 | 714 | 948 | 1900 | 2500 | 19.2 |
| 120 | NJ224M | 42224H | 215 | 40 | 2.1 | 143.5 | 276 | 345 | 2400 | 3000 | 6.71 |
| 120 | NU224M | 32224H | 215 | ||||||||
