Вертлюг

Вертлюг подразделяется на две основные категории: обычные вертлюги и вертлюги двойного назначения. Вертлюги двойного назначения представляет собой обычный вертлюг в сочетании со вращателем для навинчивания ведущей трубы. Обычный вертлюг состоит из стропа вертлюга, моста, станины, двойного колена S-образной формы, центральной трубы, подшипника, сварного соединения и других частей. Нижний конец которого соединен с ведущей рабочей трубой резьбовым соединением REG. Строп вертлюга подвешивается на крючок. Двойное колено S-образной формы и роторный шланг соединяются резьбовым соединением REG или соединительной муфтой.
Уплотнительное спусковое устройство грязевой трубы вертлюга имеет кассетную структуру, поэтому его можно быстро заменить без отсоединения роторного шланга от двойного колена S-образной формы. На выбор предлагаются шланги 3LP и 4LP с внутренней или внешней резьбой. Мы также производим устойчивые к низкой температуре вертлюги, в соответствии с требованиями клиента.
Вертлюги, производимые нашей компанией, соответствуют стандартам API SPEC 8CPSL1. Данные продукты получили сертификат Американского института нефти API, который разрешает использование монограммы API.

Параметры вертлюга SL

Модель		SL90/100	SL135/150	SL160/170
Максимальная статическая нагрузка	кН/американская тонна	900/(100)	1350/150	1600/170
Максимальная скорость	об/мин	100	300
Максимальное рабочее давление	МПа/PSI	21/3000	35/5000
Диаметр ствола вертлюга	мм/дюйм	60/2.36
Соединительная резьба	Ствол вертлюга	*	41/2FH-LH	41/2REG-LH
	Ведущая труба	41/2REG-LH	65/8REG-LH
Внешние размерности (Д×Ш×В)	мм	1830×540×420	2290×650×640	2470×790×680
	дюйм	72.1×21.3×16.5	90.2×25.6×25.2	97.2×31.1×26.8
Вес	кг/фунт	410/900	777/1700	1000/2200

Модель		SL170/180	SL225/250	**SL315/350
Максимальная статическая нагрузка	кН/американская тонна	1700/180	2250/250	3150/350
Максимальная скорость	об/мин	300
Максимальное рабочее давление	МПа/PSI	35/5000
Диаметр ствола вертлюга	мм/дюйм	70/2.76	75/2.95
Соединительная резьба	Ствол вертлюга	41/2REG-LH	65/8REG-LH
	Ведущая труба	65/8REG-LH
Внешние размерности (Д×Ш×В)	мм	2725×840×785	2970×990×980	3010×1040×980
	дюйм	107.3×33.1×30.9	116.9×39×38.6	118.5×40.9×38.6
Вес	кг/фунт	1150/2500	2500/5500	2600/5700

Модель		SL450/500
Максимальная статическая нагрузка	кН/американская тонна	4500/500
Максимальная скорость	об/мин	300
Максимальное рабочее давление	МПа/PSI	35/5000
Диаметр ствола вертлюга	мм/дюйм	75/2.95
Соединительная резьба	Ствол вертлюга	75/8REG-LH
	Ведущая труба	65/8REG-LH
Внешние размерности (Д×Ш×В)	мм	3040×1110×1095
	дюйм	119.7×43.7×43.1
Вес	кг/фунт	2700/5950

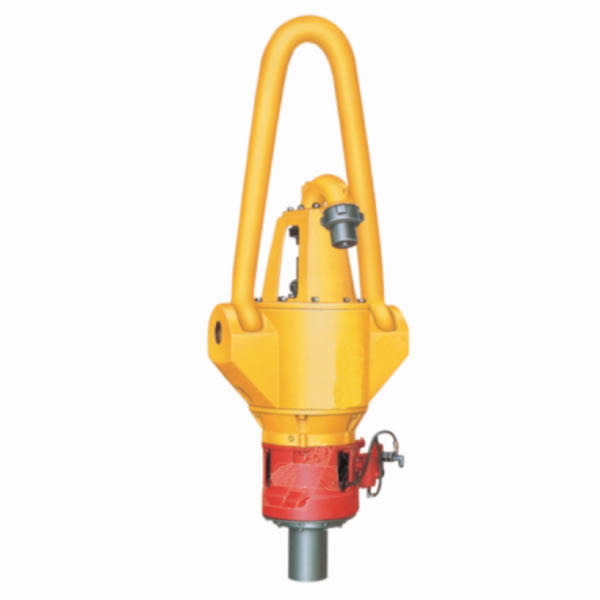

Вертлюг XSL135

Вертлюг XSL135 представляет собой сочетание вертлюга и вращателя для навинчивания ведущей трубы. Бесключевое соединение применяется для соединения вращателя со стволом вертлюга. Вращатель управляется воздушным или гидравлическим двигателем. Данный вертюг также соответствует стандартам API Spec 8A.

Параметры

Модель		XSL135 XSL135Y		XSL170 XSL170Y		XSL225 XSL225Y		XSL315 XSL315Y		XSL450 XSL450Y
Максимальная статическая нагрузка Максимальная скорость	кН	1350		1700		2250		3150		4500
	Американская тонна	150		200		250		350		500
Максимальное рабочее давление Диаметр ствола вертлюга	кН	1000		1300		1600		2100		3200
	Американская тонна	110		140		175		230		350
Соединительная резьба	Об/мин	300		300		300				300
Внешние размерности (Д×Ш×В)	МПа	35		35		35		35		35
	PSI	5000		5000		5000		5000		5000
	мм	64		64		75		75		75
	дюйм	2.52		2.52		3		3		3
Модель		4 LP		4 LP		4 LP		4 LP		4 LP
Максимальная статическая нагрузка		65/8REG -LH		65/8 REG -LH		65/8REG -LH		65/8 REG -LH		65/8 REG -LH
Максимальная скорость Максимальное рабочее давление	мм	2326*660 *780		2480*820 *822		2743*1010 *957		2873*1056 *1041		3025*1096 *1012
	дюйм	91.6*26* 30.7		97.6*32.3 *32.4		108*39.8 *37.7		113.1*41.6 *41		119.1*43.1 *39.9
Диаметр ствола вертлюга	кг	1850	1912	2050	2114	3000	3078	3400	3478	3800	3878
	фунт	4078	4215	4519	4661	6614	6786	7496	7668	8377	8550

Примечание: конечная буква моделей вертлюга - Y, например, как в модели XSL135Y, означает, что в данном вертлюге имеется вращающее устройство, управляемое гидравлическим двигателем, а другие модели вертлюга поставляются с вращающим устройством, управляемым воздушным двигателем.
