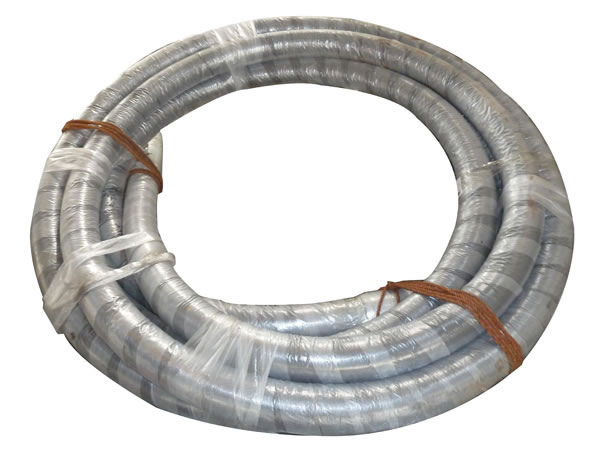

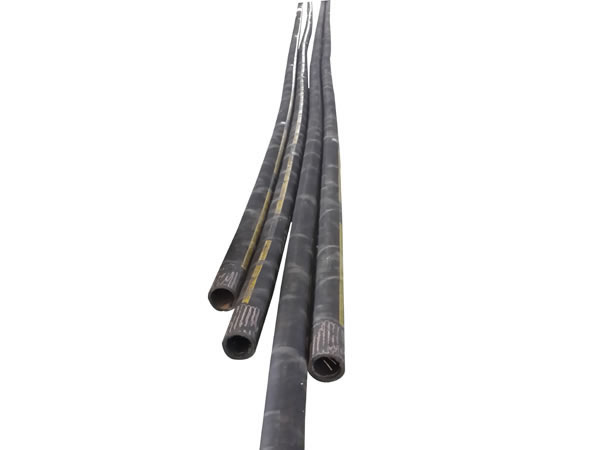

Шланги высокого давления

Шланг высокого давления, как правило, применяется для транспортировки специальных гидравлических и моторных жидкостей на базе минерального масла, жидкого топлива или водной эмульсии под давлением, для передачи рабочего усилия. Использование при изготовлении современных наноматериалов обеспечивает представленные изделия значительной устойчивостью к воздействию нефтепродуктов, озоностойкостью, высокими характеристиками передачи импульса и продолжительным сроком службы. Шланги могут применяться при рабочих температурах от -40°C до 100°C. Данный продукт представлен двумя моделями: шланг усиленный стальной оплеткой и шланги армированные стальной нитью.

Технические характеристики шлангов

Внутренний диаметр (мм)			Модель	Наружный диаметр армирующего слоя (мм)		Внешний диаметр шланга (мм)		Рабочее давление (кгс/см 2)	Мин. радиус изгиба (мм)	Вес (кг/м)	Длина (м)
Номинальный размер	Макс.	Мин.		Мин.	Макс.	Мин.	Макс.
5	4.5	5.4	I	8.9	10.1	11.9	14.1	210	90	0.28	3-20
			II	11.6	11.7	13.6	15.7	370		0.42
			III	12.4	13.5	15.4	17.5	450		0.60
6.3	6.1	6.9	I	10.6	11.7	13.6	15.7	200	100	0.31	3-20
			II	12.1	13.3	15.1	17.3	350		0.50
			III	13.9	15.1	16.9	19.1	400		0.70
8	7.7	8.5	I	12.1	13.3	15.1	17.3	175	115	0.34	5-20
			II	13.7	14.9	16.7	18.9	300		0.53
			III	15.5	16.7	18.5	20.7	330		0.74
10	9.3	10.1	I	14.5	15.7	17.5	19.7	160	130	0.42	5-20
			II	16.1	17.3	19.1	21.3	280		0.67
			III	17.9	19.1	20.9	23.1	310		0.92
12.5	12.3	13.5	I	17.5	19.1	20.5	23.1	140	180	0.55	5-20
			II	19.1	20.7	22.1	24.7	250		0.85
			III	20.9	22.5	23.9	26.5	270		1.16
16	15.4	16.7	I	20.6	22.2	23.6	26.2	105	205	0.65	5-20
			II	22.2	23.8	25.2	27.8	200		1.00
			III	24	25.6	27	29.6	220		1.38
19	18.6	19.8	I	24.6	26.2	27.6	30.2	90	240	0.72	5-20
			II	26.2	27.8	29.2	31.8	160		1.10
			III	28	29.6	31.0	33.6	180		1.50
22	21.8	23.0	I	27.8	29.4	30.8	33.4	80	280	0.82	5-20
			II	29.4	31.0	32.4	35.0	140		1.26
			III	31.2	32.8	31.2	36.8	160		1.71
25	25.0	26.4	I	31.2	33.0	35.2	38.0	70	300	1.01	5-20
			II	33.0	34.8	37.0	39.8	130		1.47
			III	34.8	36.6	38.8	41.6	150		1.92
31.5	31.3	33.0	I	37.7	39.7	41.7	44.7	44	420	1.34	5-20
			II	39.5	41.5	43.5	46.5	110		2.02
			III	41.3	43.3	45.3	48.3	120		2.65
38	37.7	39.3	I	44.1	46.1	48.1	51.1	35	500	1.54	5-20
			II	45.9	47.9	49.9	52.9	90		2.31
51	50.4	52.0	I	57.0	59.0	61.0	64.0	26	630	2.21	5-20
			II	58.8	60.8	62.8	65.8	80		3.11

Примечание
1. Шланги изготовлены в соответствии с требованиями сертификата соответствия системы менеджмента охраны труда и промышленной безопасности GB/T3683-92.
2. Длина шланга может составлять от нескольких десятков до нескольких сотен метров.

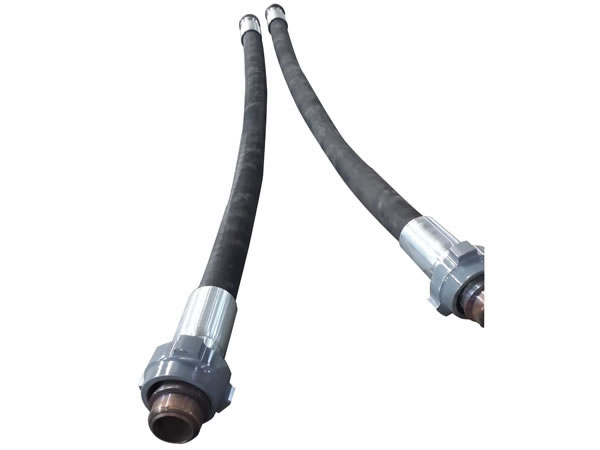

Буровой резиновый шланг
Буровой резиновый шланг является высокопрочной компонентой гибких трубопроводных систем, широко используемых в оборудовании для нефтедобычи. Он изготовлен с использованием наноматериалов. Улучшенные технические характеристики наших изделий определяют их высокую устойчивость к растворам на базе минерального масла, жидкого топлива или водной эмульсии. Спецификация изделий соответствует стандарту API Spec 7K.

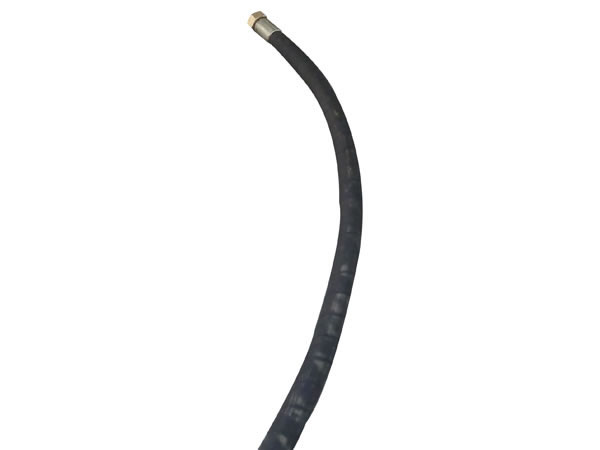

Буровой резиновый шланг − Класс А
Шланги класса A применяются при разработке крупных скважин, а также для их цементирования и ремонта. Допускается использование при рабочих температурах от -40°C до 100°C. Данная продукция изготовлена в строгом соответствии со стандартами API Spec 7K, SY5469 и ISO 6807. Представленные шланги состоят из 4 слоев:

1. Внутренний слой: бутадиен-нитрильный каучук
2. Армирующий слой: 2 слоя высокопрочной стальной обмоточной проволоки
3. Средний слой: натуральный бутадиен-стирольный каучук
4. Внешний слой: неопрен

Технические характеристики

Внутренний диаметр		Наружный диаметр		Рабочее давление		Тестовое давление		Мин. радиус изгиба		Вес		Штуцер
мм	дюйм	мм	дюйм	МПа	фунт/кв. дюйм	МПа	фунт/кв. дюйм	мм	дюйм	кг/м	фунт/м
38	11/2	50.5	1.988	11	1600	22	3200	560	22.05	1.91	4.21	23/8TBG, API
51	2	67.8	2.670	11	1600	22	3200	900	35.43	3.01	6.64	23/8TBG, API
63.5	21/2	81.2	3.197	11	1600	22	3200	1200	47.24	4.12	9.08	27/8TBG, API

Буровой резиновый шланг − Класс B
Шланги класса B изготовлены в соответствии со стандартами API Spec 7K, SY5469 и ISO 6807, они могут применяться при температурах от -40°C до 100°C. Подобные изделия в основном используются при разработке, ремонте и цементировании скважин. Представленные шланги состоят из 4 слоев:

1. Внутренний слой: бутадиен-нитрильный каучук
2. Армирующий слой: 2 слоя высокопрочной стальной обмоточной проволоки
3. Средний слой: натуральный бутадиен-стирольный каучук
4. Внешний слой: неопрен

Технические характеристики

Внутренний диаметр		Наружный диаметр		Рабочее давление		Тестовое давление		Мин. радиус изгиба		Вес		Штуцер
мм	дюйм	мм	дюйм	МПа	фунт/кв. дюйм	МПа	фунт/кв. дюйм	мм	дюйм	кг/м	фунт/м
38	11/2	51	2.0	14	2000	28	4000	560	22.04	1.99	3.387	23/8TBG, API
51	2	68.3	2.69	14	2000	28	4000	900	35.43	3.25	7.165	23/8TBG, API
63.5	21/2	81.9	3.19	14	2000	28	4000	1200	47.24	4.19	9.237	27/8TBG, API
76	3	99.8	3.93	14	2000	28	4000	1200	47.24	8.02	17.68	API(T)M95
102	4	127.7	5.03	14	2000	28	4000	1400	55.12	11.20	24.69	API(T)M120
127	5	152.4	6.0	14	2000	28	4000	1500	59.06	14.90	32.85	API(T)
152	6	184.1	7.24	14	2000	28	4000	1600	62.99	30.4	67.02	API(T)
